一、产品说明

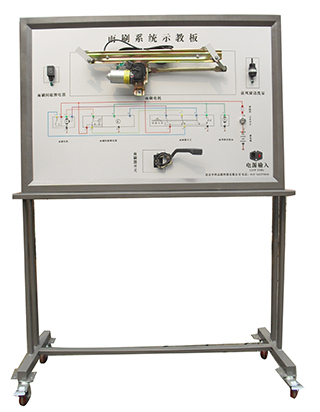

　　示教板主要由大众(车型可选)汽车雨刷系统部件制作而成。示教板由实物部分、台架部分及辅助部分三部分组成。

　　实物部分包括喷水电机、雨刷联动机构、雨刷控制器、雨刷开关、点火开关、喷水电机、12V直流电源等部件组成;

　　辅助部分包括电压表、故障设置及显示装置等部件。

　　台架部分包括带工作原理图的面板、带移动脚轮的支架等部件。

　　主要特点如下：

　　◆ 采用常规电源(220V)，免除了使用蓄电池的养护程序，方便使用;

　　◆ 在示教板面板上有电路图和系统的工作原理图，简单、明了;

　　◆ 配备电控键盘0-9故障或无线WIFF设置故障考核系统(可选)，可电控设置多个(可选)故障点，故障清除简单方便;

　　◆ 配有电路检测端子，可以实现各个端子的电阻、电压等检测，便于故障分析;

　　◆ 台架采用轻便环保铝型材或国际钢材(可选)，并经过喷塑处理，坚固耐用，美观大方;

　　◆ 配备带刹车的方向轮便于设备的固定及移动。

　　二、设计思路

　　在设计本示教板时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现雨刷器系统功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、示教板电路按实车连接，并对线路进行优化，加装故障设置系统;

　　2、面板上刻原车雨刮电路，方便进行电路分析;

　　3、安装220V/12V变压器，连接外接电源。

　　三、功能介绍

　　本示教板具有展示和运行、电路分析及检测、故障设置、故障检测等功能。

　　(一)展示和运行功能

　　1、展示功能

　　该示教板包含了具有代表性的捷达刮水系统所有部件，静态时可充分展示雨刷器系统的结构、组成及工作原理，使学生一目了然。同时，也使教师免除了在实车上进行教学的不便，有利于教师进行理论教学和实训教学，又有利于教师进行班级教学和分组教学。

　　2、运行功能

　　示教板模拟实车雨刷工作，可操作运行，雨刷系统可正常工作，可使学生更深一步理解系统的工作机理，也激发了学生的学习兴趣。同时，也有利于教师进行班级教学和分组教学。教师如果按照展示→实际操作(也可学生亲自操作)→理论教学→实践的程序进行教学，定会达到较好的教学效果。

　　当雨刷开关置于INT(间歇)档位时，由于阻值的变化，车身控制模块可感知不同的电位信号从而控制刮水继电器的工作时间，使电机以不同的间隔时间间歇工作。同时操作开关可以进行低速连续运转、高速连续运转等。

　　(二)电路分析及检测功能

　　在示教板的面板上，绘有和原车相同的刮水系统电路图，教师既可利用其进行“雨刷系统电路图识读”方面的教学，又可在电路图上进行原理分析，大幅地电路图使学生对系统的工作原理有更明确地认识，为进行电路系统的故障分析和检测打下坚实的基础;并且示教板安装了原车电脑序号对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据，而不会对任何系统产生影响。

　　(三)故障设置功能

　　示教板配备电控故障设置系统。在理论教学过程中，设置电路故障，学生可通过观察示教板的工作情况来验证故障对系统的影响，使学生进一步了解系统的组成和工作原理，为以后的故障分析打下坚实的基础。实践教学过程中，学生可动手排除故障，有利于使学生了解系统常见故障和锻炼其诊断和检测思路，提高了学生分析问题和解决问题的能力。

　　(四)故障检测功能

　　在示教板上装有故障检测端子，可配合万用表、示波器使用，十分方便故障检测。使学生不仅掌握了各种检测仪器的使用方法，也使其学生的综合诊断能力得到提高。
