一、产品说明

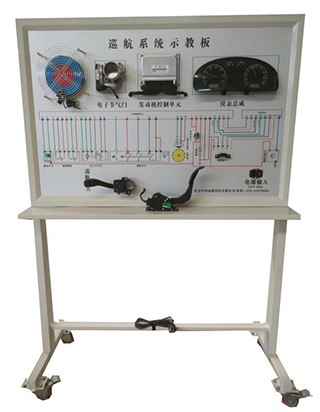

　　本示教板选用具有代表意义的汽车(可选车型)巡航系统实物做成，示教板由实物部分、台架部分及辅助部分三部分组成。

　　实物部分主要包括发动机的节气门体、曲轴位置传感器、凸轮轴位置传感器、仪表、发动机ECU、巡航开关、加速踏板、诊断接口、点火开关等部件。

　　辅助部分主要包括数字电子表、故障设置装置、曲轴位置传感器触发装置、车速传感器触发装置等部件。

　　台架部分主要包括：实物支撑面板及电路图面板、带移动脚轮的支架等部件。

　　主要特点如下：

　　● 在示教板面板上有电路图，简单、明了，方便进行电路分析;

　　● 配备电控故障设置系统，可电控设置多个故障点，故障清除简单方便;配备电控键盘0-9故障或无线WIFF设置故障考核系统(可选)，可电控设置多个(可选)故障点，故障清除简单方便;

　　● 配备制动踏板开关、加速开关、减速开关、手制动开关等模拟制动对巡航的影响;

　　● 示教板上配备了车速表、诊断座，操作方便;

　　● 配有电路检测端子，可以实现各个端子的电阻、电压等各种检测，便于故障分析;

　　● 台架采用轻便环保铝型材或国际钢材(可选)，并经过喷塑处理，坚固耐用，美观大方;

　　● 配备带刹车的方向轮便于设备的固定及移动。

　　二、设计思路

　　在设计本示教板时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现巡航系统功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、示教板电路按实车连接，并对线路进行优化，加装故障设置系统;

　　2、为方便教学装备显示装置数字电子表;

　　3、扩展实车检测功能，除安装诊断接口外，装备和发动机控制模块对应的检测端子;

　　4、实现加速踏板、节气门开度、车速的联动控制。

　　三、功能介绍

　　本示教板具有展示和运行、电路分析及检测、故障设置等功能。

　　(一)展示及运行功能

　　本示教板将发动机巡航系统部件从原车提取出来并组合在一起，既可进行静态展示也可进行动态运行。在教学过程中，可静态展示系统各部件的组成、结构、作用及工作原理;动态时工作与实际发动机工作情况相同，车速、节气门开度等指示工作状况，数字电子表显示传感器工作电压和频率可使学生更深一步理解系统的工作机理，也激发了学生的学习兴趣。同时，也有利于教师进行班级教学和分组教学。

　　(二)电路分析及检测功能

　　在示教板的面板上，绘有和原车相同的发动机系统的电路图，教师既可利用其进行“发动机电控系统和巡航系统电路图识读”方面的教学，又可在电路图上进行原理分析，大幅地电路图使学生对系统的工作原理有更明确地认识，为进行电路系统的故障分析和检测打下坚实的基础;并且示教板安装了原车电脑序号对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据，而不会对任何系统产生影响。

　　(三)故障设置功能

　　示教板配备电控故障设置系统。在理论教学过程中，设置电路故障，学生可通过观察实训台的工作情况来验证故障对系统的影响，使学生进一步了解系统的组成和工作原理，为以后的故障分析打下坚实的基础。实践教学过程中，学生可动手排除故障，有利于使学生了解系统常见故障和锻炼其诊断和检测思路，提高了学生的分析问题和解决问题的能力。

　　(四)故障检测功能

　　在示教板上装有故障检测端子和自诊断接口，可配合万用表、示波器、故障检测仪使用，十分方便故障检测。在示教板上，可利用万用表测量检测端子电压、线路电阻，也可利用故障检测仪进行读取故障码、读取数据流、防盗匹配等各项操作;示教板也可连接示波器，对系统各传感器和执行器进行波形分析，使学生不仅掌握了各种检测仪器的使用方法，也使其学生的综合诊断能力得到提高。
