一、产品说明

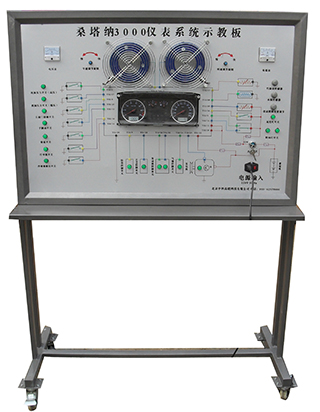

本示教板选用具有代表意义的桑塔纳3000(车型可选)汽车仪表系统实物做成,示教板由实物部分、台架部分及辅助部分三部分组成。
实物部分主要包括供电系统、仪表系统、信号系统、组合开关、燃油表传感器、水温传感器、故障设置及显示装置等部件。
辅助部分主要包括机油压力开关、冷却液不足指示器开关、制动灯开关、灯光开关、后风窗除霜器开关和危险警告灯开关等部件;
台架部分包括可移动的支架、带有电路图的面板、脚轮等部件。
主要特点如下:
● 在示教板面板上有电路图,简单、明了,方便进行电路分析;
● 配备电控键盘0-9故障或无线WIFF设置故障考核系统(可选),可电控设置多个(可选)故障点,故障清除简单方便;
● 示教板上配备了组合仪表相关的开关,操作方便;
● 配有电路检测端子,可以实现各个端子的电阻、电压等各种检测,便于故障分析;
● 台架采用轻便环保铝型材或国际钢材(可选),并经过喷塑处理,坚固耐用,美观大方;
● 配备带刹车的方向轮便于设备的固定及移动。
二、设计思路
在设计本示教板时,按照汽车维修行业对汽车维修职业教育提出的要求,广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现仪表系统功能的前提下尽量方便使用和满足教学实际情况,满足以工作过程为导向的教学内容。主要设计思路如下:
1、示教板电路按实车连接,并对线路进行优化,加装故障设置系统;
2、扩展实车检测功能,装备和电路对应的检测端子;
三、功能介绍
本示教板具有展示和运行、电路分析及检测、故障设置等功能。
(一)展示及运行功能
该示教板将仪表系统从实车上完整提取又重新组合,静态时充分展示系统的结构、组成及工作原理,使学生一目了然;动态时,系统工作与实际车辆情况相同,从而使学生更深一步理解系统的工作机理,也激发了学生的学习兴趣。同时,使教师免除了在实车上进行教学的不便,有利于教师进行理论教学和实训教学,又有利于教师进行班级教学和分组教学。
(二)电路分析及检测功能
在示教板的面板上,绘有和原车相同的系统电路图,教师既可利用其进行仪表系统电路图识读方面的教学,又可在电路图上进行原理分析,大幅地电路图使学生对仪表系统的工作原理有更明确地认识,为进行系统的故障分析和检测打下坚实的基础;并且示教板安装了和电路图对应的端子,与电路图结合起来,可轻而易举地获取系统的运行数据并进行分析,而不会对任何系统产生影响。
(三)故障设置功能
示教板配备电控故障设置系统。在理论教学过程中,设置电路故障,学生可通过观察实训台的工作情况来验证故障对系统的影响,使学生进一步了解系统的组成和工作原理,为以后的故障分析打下坚实的基础。实践教学过程中,学生可动手排除故障,有利于使学生了解系统常见故障和锻炼其诊断和检测思路,提高了学生的分析问题和解决问题的能力。
(四)故障检测功能
在示教板上装有故障检测端子,支持检测功能,十分方便故障检测。在示教板上,可利用万用表测量检测端子电压、线路电阻;使学生不仅掌握了各种检测仪器的使用方法,也使其学生的综合诊断能力得到提高。
