一、产品说明

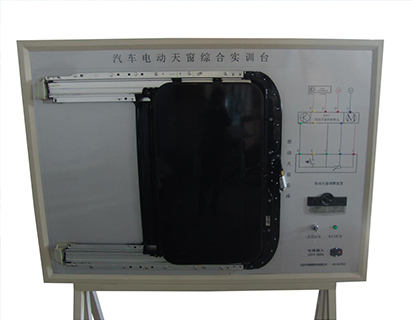

　　本示教板选用具有代表意义的汽车电动天窗系统实物做成，示教板由实物部分、台架部分及辅助部分三部分组成。1600*800*1800(mm)

　　实物部分主要包括滑动天窗总成(滑轨、天窗、拉索、电机)、天窗开关、供电系统、点火开关等部件、故障设置装置等部件。

　　台架部分主要包括：实物支撑面板及电路图面板、带移动脚轮的支架等部件。

　　主要特点如下：

　　● 在示教板面板上有电路图，简单、明了，方便进行电路分析;

　　● 配备电控故障设置系统，可电控设置多个故障点，故障清除简单方便;配备电控键盘0-9故障或无线WIFF设置故障考核系统可选，可电控设置多个(可选)故障点，故障清除简单方便;

　　● 配有电路检测端子，可以实现各个端子的电阻、电压等各种检测，便于故障分析;

　　● 台架采用国际钢材，并经过喷塑处理，坚固耐用，美观大方;台架采用轻便环保铝型材或国际钢材可选，并经过喷塑处理，坚固耐用，美观大方;

　　● 配备带刹车的方向轮便于设备的固定及移动。

　　二、设计思路

　　在设计本示教板时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现电动天窗系统功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、示教板电路按实车连接，并对线路进行优化，加装故障设置系统;

　　2、扩展实车检测功能，装备和天窗控制模块对应的检测端子;

　　3、实现天窗的联动控制。

　　三、功能介绍

　　本示教板具有展示和运行、电路分析及检测、故障设置等功能。

　　(一)展示及运行功能

　　本示教板将电动天窗系统部件从原车提取出来并组合在一起，既可进行静态展示也可进行动态运行。在教学过程中，可静态展示系统各部件的组成、结构、作用及工作原理;动态时工作与实际发动机工作情况相同，激发了学生的学习兴趣。同时，也有利于教师进行班级教学和分组教学。

　　(二)电路分析及检测功能

　　在示教板的面板上，绘有和原车相同的电动天窗系统的电路图，教师既可利用其进行“电动天窗系统电路图识读”方面的教学，又可在电路图上进行原理分析，大幅地电路图使学生对系统的工作原理有更明确地认识，为进行电路系统的故障分析和检测打下坚实的基础;并且示教板安装了原车电脑序号对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据，而不会对任何系统产生影响。
