一、产品说明

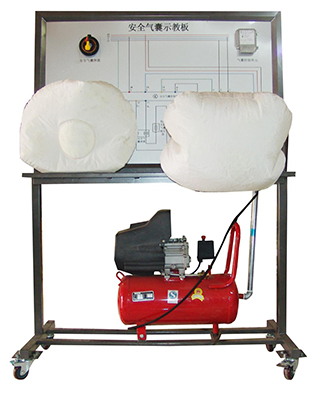

　　示教板主要由大众(车型可选)安全气囊系统部件制作而成，可模拟安全气囊实际工作情况。示教板由实物部分、台架部分及辅助部分三部分组成。

　　实物部分包括驾驶员侧安全气囊、副驾驶员侧安全气囊、安全气囊控制单元、点火开关、自诊断接口等部件。

　　台架部分包括带电路图的面板、带脚轮的支架(带遥控车运动轨道)等部件。

　　辅助部分包括储气罐、气压表、变压器及其导线等部件

　　主要特点如下：

　　◆ 采用常规电源(220V)，免除了使用蓄电池的养护程序，方便使用;

　　◆ 在示教板面板上有安全气囊工作原理图，方便教学;

　　◆ 点火开关控制示教板碰撞系统电压，与实车相同;

　　◆ 真实模拟汽车碰撞时安全气囊的工作过程，碰撞后可重新恢复，循环演示气囊的爆开过程;

　　◆ 配有自诊断接口，可连接汽车专用检测仪器，支持多项自诊断功能;

　　◆ 配备电控键盘0-9故障或无线WIFF设置故障考核系统(可选)，可电控设置多个(可选)故障点，故障清除简单方便;

　　◆ 遥控小车模拟车辆行驶和碰撞过程，压缩气体模拟安全气囊起爆;

　　◆ 台架采用轻便环保铝型材或国际优质钢材(可选)，并经过喷塑处理，坚固耐用，美观大方;

　　◆ 配备带刹车的方向轮便于设备的固定及移动。

　　二、设计思路

　　在设计本示教板时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现安全气囊系统功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、保证安全气囊可反复使用，使用压缩气体代替爆炸气体;

　　2、为使碰撞过程更加真实，用遥控小车演示碰撞过程;

　　三、功能介绍

　　示教板主要有展示功能、演示功能、故障设置和故障检测功能。

　　(一)展示功能

　　该示教板包含具有代表性的汽车安全气囊系统所有部件。静态时充分展示安全气囊系统的结构、组成及工作原理，使学生一目了然。

　　该示教板将安全气囊各部件从实车上完整提取又重新组合，使教师免除了在实车上进行教学的不便，有利于教师进行理论教学和实训教学，又有利于教师进行班级教学和分组教学。

　　(二)演示功能

　　示教板以压缩气体代替原车爆炸气体，可操作运行，模拟安全气囊起爆过程，很大程度激发了学生的学习兴趣，为进行安全气囊原理教学和系统故障检修打下基础。

　　教师如果按照展示→演示操作(也可学生亲自操作，但要注意安全)→理论教学程序进行教学，定会达到较好的教学效果。

　　(三)电路分析及检测功能

　　在示教板的面板上，绘有和原车相同的安全气囊电路图，教师既可利用其进行“电路图识读”方面的教学，又可在电路图上进行原理分析，大幅地电路图使学生对系统的工作原理有更明确地认识，为进行电路系统的故障分析和检测打下坚实的基础;并且示教板安装了原车电脑序号对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据，而不会对任何系统产生影响。

　　在示教板上装有故障检测端子和自诊断接口，可配合万用表、故障检测仪使用，十分方便故障检测。

　　(四)故障设置功能

　　实训台配备电控故障设置系统。在理论教学过程中，设置电路故障，学生可通过观察实训台的工作情况来验证故障对系统的影响，使学生进一步了解系统的组成和工作原理，为以后的故障分析打下坚实的基础。实践教学过程中，学生可动手排除故障，有利于使学生了解系统常见故障和锻炼其诊断和检测思路，提高了学生的分析问题和解决问题的能力。
