一、产品说明

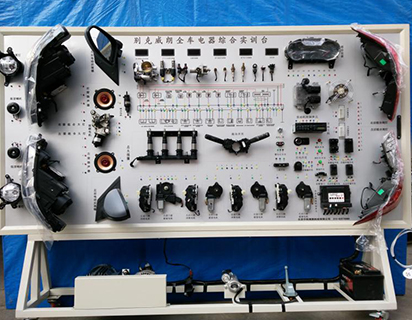

　　本实训台选用具有代表意义的威朗(车型可选)全车电器实物做成，实训台由实物部分、台架部分及辅助部分三部分组成。外形尺寸：2450*800*1800(mm)

　　实物部分主要包括供电系统、起动系统、照明系统、仪表系统、信号系统、大灯总成、尾灯总成、后视镜、仪表总成、发动机电控系统、电动车窗、中控门锁、故障设置及显示装置等部件。

　　台架部分包括可移动的支架、带有彩色原车优化电路图的面板、脚轮等部件。

　　主要特点如下：

　　● 在实训台面板上有电路图，简单、明了，方便进行电路分析;

　　● 配备电控键盘0-9故障或无线WIFF设置故障考核系统可选，可电控设置多个(可选)故障点，故障清除简单方便;

　　● 配有电路检测端子，可以实现各个端子的电阻、电压等各种检测，安装OBD诊断接口可进行各类型诊断仪器进行故障诊断、数据流分析、便于故障分析;

　　● 设备配有电动机作为动力，蓄电池无需人工重复充电;

　　● 台架采用轻便环保铝型材或国际钢材可选，并经过喷塑处理，坚固耐用，美观大方;

　　● 配备带刹车的方向轮便于设备的固定及移动。

　　二、设计思路

　　在设计本实训台时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现全车电器系统功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、实训台电路按实车连接，并对线路进行优化，加装故障设置系统;

　　2、扩展实车检测功能，装备和电路对应的检测端子;

　　三、功能介绍

　　本实训台具有展示和运行、电路分析及检测、故障设置等功能。

　　(一)展示及运行功能

　　该实训台将威朗全车电器等从实车上完整提取又重新组合，静态时充分展示系统的结构、组成及工作原理，使学生一目了然;动态时，系统工作与实际车辆情况相同，从而使学生更深一步理解系统的工作机理，也激发了学生的学习兴趣。同时，使教师免除了在实车上进行教学的不便，有利于教师进行理论教学和实训教学，又有利于教师进行班级教学和分组教学。

　　(二)电路分析及检测功能

　　在实训台的面板上，绘有和原车相同的系统电路图，教师既可利用其进行“威朗全车电器电路图识读”等方面的教学，又可在电路图上进行原理分析，大幅地电路图使学生对系统的工作原理有更明确地认识，为进行系统的故障分析和检测打下坚实的基础;并且实训台安装了和电路图对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据并进行分析，而不会对任何系统产生影响。
