一、产品说明

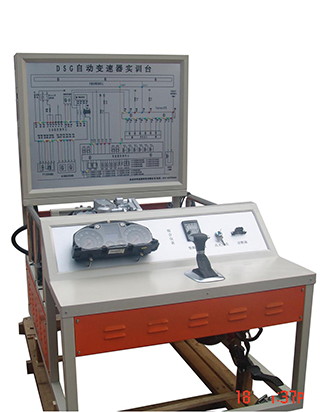

　　本实训台由大众DSG(车型可选)自动变速器实物制作而成。实训台由实物部分、辅助部分和台架部分组成，这三部分安装精良、结构布局合理。

　　实物部分主要包括大众DSG自动变速器、换档机构、仪表、变速器输出轴制动盘、发动机ECU、网关、变速器ECU、诊断接口、蓄电池、点火开关等部件。

　　辅助部分主要包括电源总开关、三项异步电动机、变频器、故障指示灯、油压表、故障设置装置等部件。

　　台架部分主要包括展示面板、带移动脚轮的支架等部件。

　　实训台主要特点如下：

　　◆ 除设置点火开关外，还设置电源总开关，为方便控制和保护系统元件，只有在总电源开关“ON”的情况下，各系统才能正常工作;

　　◆ 在面板上刻有自动变速器电控系统的电路图，电路简单、明了;

　　◆ 配备诊断接口，支持各种诊断功能;

　　◆配备电控键盘0-9故障或无线WIFF设置故障考核系统(可选)，可电控设置多个(可选)故障点，故障清除简单方便;

　　◆ 面板上装有故障指示灯，可明确指示出故障点;

　　◆ 配有电路检测端子，可以实现各个端子的电阻、电压、波形等各种检测，便于故障分析;

　　◆ 采用三相异步电动机代替发动机作为动力，且三项异步电动机的转速由油门踏板控制;

　　◆ 安装油压表，显示变速器油压变化;

　　◆控制面板和显示面板采用喷沙铝塑板，结实耐用，不变色;

　　◆台架采用轻便环保铝型材或国际优好钢材(可选)，并经过喷塑处理，坚固耐用，美观大方;

　　二、设计思路

　　在设计本实训台时，按照汽车维修行业对汽车维修职业教育提出的要求，广泛吸收职业院校、行业和企业专家的意见和建议设计而成。主要出发点是在完整实现大众02E自动变速器教学功能的前提下尽量方便使用和满足教学实际情况，满足以工作过程为导向的教学内容。主要设计思路如下：

　　1、自动变速器的动力采用三项异步电动机，单独控制;

　　2、为使实训台工作可靠，采用免维护支撑及传动机构，并保证与变速器的同轴度;

　　三、功能介绍

　　本实训台具有展示和运行、电路分析及检测、故障设置、故障检测等功能。

　　(一)展示和运行功能

　　实训台将系统部件从原车提取出来组合在一起，既可进行静态展示也可进行动态运行。在教学过程中，可静态展示系统各部件的组成、结构、作用及工作原理;动态运行时与实际变速器工作情况相同，可通过换档手柄对变速器进行控制，换档指示灯清晰指示变速器档位变换，可使学生更深一步理解系统的工作机理，也激发了学生的学习兴趣。同时，这种可放的展示平台也有利于教师进行班级教学和分组教学。

　　(二)电路分析及检测功能

　　在实训台的面板上，绘有和原车相同的电路图，教师可利用其进行电路图识读或变速器总成和各部件原理分析等方面的教学，大幅地电路图使学生对自动变速器的工作原理有更明确地认识，为进行电路系统的故障分析和检测打下坚实的基础;并且实训台安装了和原机电脑序号对应的端子，与电路图结合起来，可轻而易举地获取系统的运行数据，而不会对任何系统产生影响。

　　(三)故障设置功能

　　实训台配备电控故障设置系统。在理论教学过程中，设置电路故障，学生可通过观察实训台的工作情况来验证故障对系统的影响，使学生进一步了解系统的组成和工作原理，为以后的故障分析打下坚实的基础。实践教学过程中，学生可动手排除故障，有利于使学生了解系统常见故障和锻炼其诊断和检测思路，提高了学生的分析问题和解决问题的能力。

　　(四)故障检测功能

　　在实训台上装有故障检测端子和自诊断接口，可配合万用表、示波器、故障检测仪使用，十分方便故障检测。在实训台上，可利用万用表测量检测端子电压、线路电阻，也可利用故障检测仪进行读取故障码、读取数据流、匹配等各项操作;实训台也可连接示波器，对系统各传感器和执行器进行波形分析，使学生不仅掌握了各种检测仪器的使用方法，也使其学生的综合诊断能力提高。
