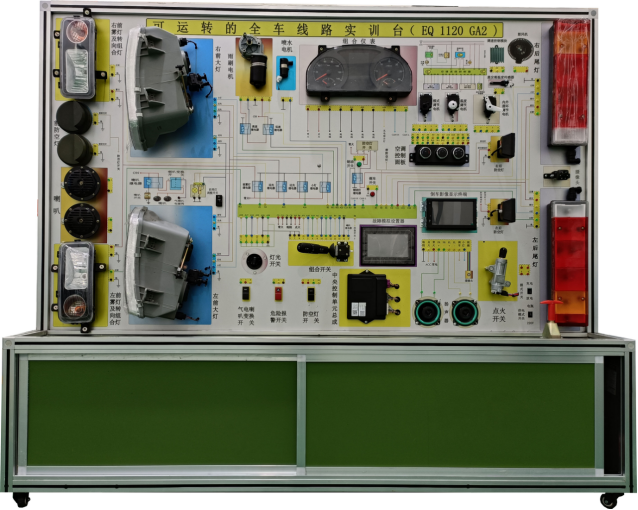

（产品完全定制，图片仅供参考）

1.功能：

（1）真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。

（2）接通电源，操纵示教板上的各种电器开关、按钮、真实展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、车窗系统、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。同时台架配套发动机所有传感器及执行器，可模拟虚拟数据采集及传输，喷油器可实现通电工作。

（3）示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。

（4）示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。

（5）示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行读取故障码、清除故障码、读取数据流等自诊断功能。

（6）示教板面板部分采用1.5mm厚模具成型铝合金框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

（7）智能化故障设置系统：
①权限管理功能：该系统可设置管理员、教员、学员权限。管理员权限可对系统的ID、密码等进行管理。
②故障设置功能：通过控制模块可以设置多种故障，设置完成后实训台或示教板会出现相应故障，学员可通过相关检测设备对实训台或示教板出现的故障现象进行诊断检测，从而达到实训和考核目的。（提供具有CNAS或CMA认证的检验（测）报告扫描件）
软件环境（智能故障考核系统1套）

1）组成：本系统由故障控制器、无线（或有线）远程通信模块、一体机终端及智能故障设置系统组成。

2）故障控制器：采用主流8位单片机，单片机内部4K Flash，512字节RAM；模拟量采集芯片采用10位开关电容逐次逼近型模数转换器；

3）无线远程通信模块（或有线）：通信方式：采用基于IEEE802.11标准的wifi热点，有效通信距离：空旷地：80米，接口速率：150M，频率范围：2.412GHz-2.484GHz。

4）交互通信：每个实训台安装有故障控制器和无线（或有线）远程通信模块，每个实训台都可以通过局域网和智能故障设置系统进行交互式通信。

5）智能故障设置系统：采用PC机作为智能故障设置系统载体,主界面分布电控系统原理图。通过点击传感器或执行器不同的引脚线可设置不同的故障，设置故障命令通过wifi的传递到实训台，并使实训台产生相应的故障。

6）实训考核：教师在虚拟电路图中进行故障设置，学生通过观察实训台当前故障现象在虚拟诊断中进行远程故障诊断及排查，将诊断结果填写至实训考核中，系统判定诊断结果并对该次考核进行自动评分。

2.产品参数

（1）动力电源：三相四线380V。

（2）工作电压：直流24V。

（3）三相异步电动机：

①电压：AC 380V。

②功率：≥2.2kW。

③转速：≥1420r/min。

3.配置清单（包含但不限于以下内容）：

（1）蓄电池：2块（风帆、骆驼、瓦尔塔与需方沟通）。

（2）交流发电机（与原车同型号）：1个。

（3）电压调节器（与发电机同型号）：1个。

（4）起动机（与原车同型号）：1个。

（5）照明系统：前照灯、转向灯等。

（6）仪表系统：仪表盘、传感器等。

（7）ECU总成（东风天锦EQ1120GA2）、汽车相关传感器和执行器。

（8）辅助电器系统：雨刮系统、喇叭系统。

（9）其他电路元件：电源总开关、钥匙开关、保险丝、继电器等。

（10）智能化故障设置系统：1套。

（11）移动台架（带自锁脚轮装置）：1台等。示教板底部安装带制动的万向脚轮，单个脚轮承重不小于100kg，数量4个。
